Tutorial - Bausteinerstellung

Übersicht

• Einleitung
• Erstellung eines Schaltnetzes
• PLA-Fenster
• Schaltfunktionen-Fenster

Einleitung

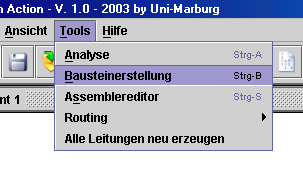

Um einen Komplexbaustein mit dem Bausteinerstellungswizard zu erstellen, wählen Sie im Menu Tools\Bausteinerstellung

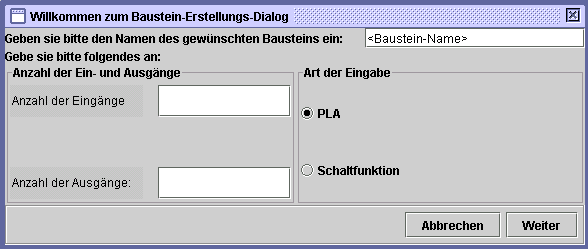

oder nutzen Sie die Tastenkombination Strg-B. Das Bausteinerstellungsdialogfenster öffnet sich.

zurück

Erstellung eines Schaltnetzes

Um ein Schaltnetz zu erstellen, müssen Sie die folgende Schritte durchführen:

1. Geben Sie in dem oberen Namenfeld den Namen des gewünschten Bausteins ein. Benutzen Sie am besten einen kurzen, prägnanten Namen.



2. In dem linken Fensterteil können Sie die Anzahl der Eingänge sowie die Anzahl der Ausgänge bestimmen. Diese hängen mit der Art der Eingabe zusammen (siehe 3.).



3. In dem rechten Fensterteil können Sie die Art ihrer gewünschten Eingabe bestimmen. Dazu dienen in den Dialogen zwei Eingabemöglichkeiten:



• PLA: Hier dürfen Sie bis zu 4 Eingänge wählen (wegen der Übersichtlichkeit der graphischen Eingabe wurde diese Begrenzung vorgenommen). Sie können aber bis zu 15 Ausgänge wählen. Klicken Sie auf Weiter so gelangen Sie ins PLA-Fenster, wo Sie das PLA editieren können.



• Schaltfunktionen: Im Gegensatz zu PLA können Sie hier bis zu 15 Eingänge sowie 15 Ausgänge wählen. Ein Klick auf Weiter bringt Sie ins Schaltfunktionen-Fenster, wo Sie die Schaltfunktionen und die Ausgangsnamen eingeben können.

Wenn Sie jetzt alle möglichen Eingaben betrachtet haben, können Sie jetzt in der unteren Hälfte des Fensters eine 1 in der Reihe wählen, wo in dem Ausgang der Minterm (also die Konjunktion alle eingegebenen x₁,...,x_n (n=Anzahl der Eingänge)) auftaucht.

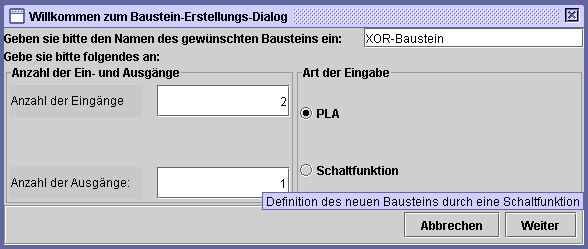

Das folgende Beispiel zeigt, wie man den XOR-Baustein mit dem Wizard ertellen kann:

zurück

PLA-Fenster

Jetzt können Sie Minterme in der oberen Hälfte des Fensters bestimmen.

Z.B. gilt für f(x₁,x₂)= x₁, dass f(x₁,x₂)= (x₁*!x₂)+(x₁*x₂) im DNF.

Sie können jede in DNF dargestellte Schaltfunktion im PLA darstellen, und zwar wie folgt:

• Für jedes in einem Maxterm vorkommende x_i wählen Sie 2 aus.
• Für jede negierte Variable !x_i wählen Sie 3 aus.

Wenn Sie jetzt alle möglichen Eingaben betrachtet haben, können Sie jetzt in der unteren Hälfte des Fensters eine 1 in der Reihe wählen, wo in dem Ausgang der Minterm (also die Konjunktion alle eingegebenen x₁,...,x_n (n=Anzahl der Eingänge)) auftaucht.

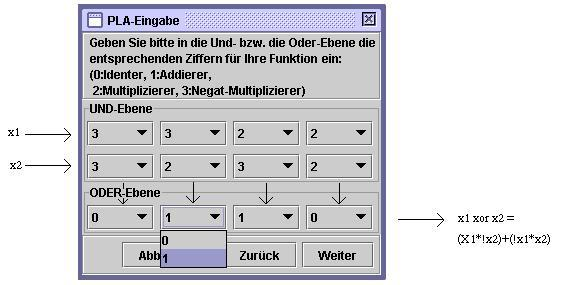

Das folgende Beispiel zeigt, wie man die XOR-Funktion mittels PLA darstellen kann:

zurück

Schaltfunktionen-Fenster

In diesem Fenster können Sie die Ausgangsfunktionen eingeben, und zwar in Form von DNF, KNF oder einer beliebigen wohlgeklammerten Schaltfunktion, die den Konventionen entspricht.

In den Textfeldern links können Sie die Ausgangsnamen eingeben. Beachten Sie dabei:

• Sie dürfen Klammern verwenden.


• Sie können x oder X eingeben (wird gleich behandelt).


• Nur x1,...,xn darf in der Funktion vorkommen (mit n= Anzahl der Eingänge).


• Um eine Variable zu negieren, geben Sie '!' vor der Variable (z.B.!x2)an.

In den Textfeldern rechts können Sie den Ausgängen Namen geben.

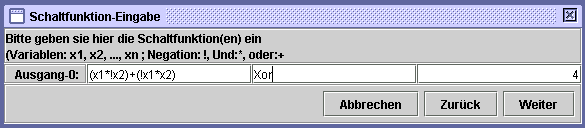

Das folgende Beispiel zeigt, wie man die XOR-Funktion per Hand in Schaltfunktionen-Fenster eingeben kann:

Am Ende der Eingabe klicken Sie auf Weiter, um eine Darstellung verknüpfter Bausteine zu bekommen.
