Technische Informatik
Sequentielle Schaltungen
Thorsten Thormählen
07. Dezember 2021
Teil 7, Kapitel 3
Technische Informatik
- Ohne Rückkopplung (Schaltnetz)
- Werte an den Ausgängen sind nur abhängig von den Eingängen
- Solche Schaltungen verhalten sich immer gleich (sind zustandslos) und sind durch ihre Schaltfunktion eindeutig beschrieben
- Es ist jedoch nicht, möglich etwas zu speichern
- Mit Rückkopplung (Schaltwerk)
- Werte an den Ausgängen sind abhängig von den Eingängen und den vorherigen Ausgangswerten
- Das Zeitverhalten muss genau betrachtet werden
- Die vorherigen Ausgangswerte können als Zustand der Gatter interpretiert werden. Abhängig vom Zustand verhalten sich die Gatter anders (zustandsabhängige Schaltfunktion)
- Es wird möglich, Zustände zu speichern
- Zwei Inverter bilden eine statische Speicherzelle
- Der Wert bleibt erhalten bis die Versorgungsspannung abgeschaltet wird
- Wie kann ein neuer Wert gespeichert werden?
- Öffnen des Rückkopplungspfads
- Laden des neuen Datenwertes
- Rückgekoppelte NOR-Gatter
- Bei $r$=0 und $s$=0 bleibt der aktuelle Wert gespeichert (entspricht der Inverter-Schaltung auf der vorherigen Folie)
- Der gespeicherte Wert $q$ kann mit Reset $r$=1 auf $q$=0 und mit Set $s$=1 auf $q$=1 gesetzt werden
- Rückgekoppelte NAND-Gatter
- Bei $\overline{r}$=1 und $\overline{s}$=1 bleibt der aktuelle Wert gespeichert
- Der gespeicherte Wert $q$ kann mit Reset $\overline{r}$=0 auf $q$=0 und mit Set $\overline{s}$=0 auf $q$=1 gesetzt werden
- Diese Schaltung wird asynchrones RS-Flipflop genannt
- Das RS-Flipflop kann 1 Bit speichern
- Für ein asynchrones RS-Flipflop wird auch folgendes Ersatzschaltbild verwendet
- Wird der vorherige Ausgangswert von $q$ mit $q_{t-1}$ bezeichnet,
kann folgende Wahrheitstafel aufgestellt werden
$r$ $s$ $q_{t-1}$ $q$ Funktion 0 0 0 0 halten 0 0 1 1 halten 0 1 0 1 setzen 0 1 1 1 setzen 1 0 0 0 rücksetzen 1 0 1 0 rücksetzen 1 1 0 x illegal 1 1 1 x illegal - D.h. der Zustand des vorherigen Ausgangswertes $q_{t-1}$ hat bei der Schaltung keinen Einfluss auf die Funktion
- Die Eingangsbelegung $r$=1 und $s$=1 sollte vermieden werden. Beim gleichzeitigen Wechsel auf 0 fängt das System sonst an zu schwingen (siehe Simulation in Amilosim)
- Wird ein RS-Flipflop ohne die illegale Eingangsbelegung $r$=1 und $s$=1 betrieben, gibt es zwei Zustände in
dem sich das System befinden kann:
- Zustand 1: $q$=0 und $\overline{q}$=1
- Zustand 2: $q$=1 und $\overline{q}$=0
- In dem Zustandsdiagramm (siehe unten) sind die Zustände mit Kreisen markiert
- Abhängig von den Eingangsvariablen $r$ und $s$ können Zustandswechsel auftreten (dargestellt durch Pfeile im Zustandsdiagramm)
- Das Verhalten des Flipflops an den Ausgängen ist nicht abhängig vom Zustand

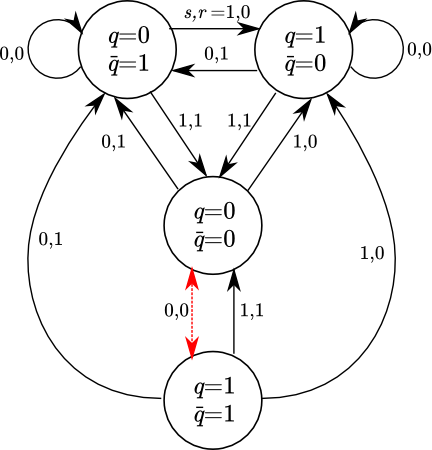

- Wird ein RS-Flipflop mit der illegalen Eingangsbelegung $r$=1 und $s$=1 betrieben, gibt es vier Zustände in
dem sich das System befinden kann:
- Zustand 1: $q$=0 und $\overline{q}$=1
- Zustand 2: $q$=1 und $\overline{q}$=0
- Zustand 3: $q$=0 und $\overline{q}$=0
- Zustand 4:$q$=1 und $\overline{q}$=1
- Das Verhalten des Flipflops an den Ausgängen ist jetzt abhängig vom Zustand
- Beim gleichzeitigem Wechsel auf $r$=0,$s$=0 im Zustand $q$=0, $\overline{q}$=0 fängt das System an zu schwingen
- Nun soll mit Hilfe des CMOS-IC CD4043BE eine reale Flipflop-Schaltung aufbaut werden
- Der CD4043BE enthält 4 asynchrone RS-Flipflops und kann somit 4 Bits speichern
- Der Enable-Pin $e$ muss auf 1 gesetzt werden, damit die Ausgänge aktiv sind
- Die Pull-Down Widerstände sorgen dafür, dass bei geöffneten Tastern $r_2$=0 und $s_2$=0 ist, d.h. das Flipflop hält seinen Ausgangswert $q_2$
- Werden die Taster gedrückt, gilt $s_2$=1 bzw. $r_2$=1.
- Bei $s_2$=1 und $r_2$=0 wird die LED am Ausgang $q_2$ eingeschaltet
- Bei $s_2$=0 und $r_2$=1 wird die LED am Ausgang $q_2$ ausgeschaltet
- Dieses Photo zeigt den Aufbau der Schaltung aus der vorangegangenen Folie auf eine Steckplatine
- Beim gesteuerten RS-Flipflop legt der "Enable"-Eingang fest, ob $r$ und $s$ eine Rolle spielen
- Änderungen am Eingang werden nur noch für $\text{enable}$=1 übernommen
- Diese Maßnahme schützt das Flipflop vor eventuellen Störungen am Eingang solange $\text{enable}$=0
- Das Problem, dass die Schaltung in Schwingung geraten kann, löst die Maßnahme jedoch nicht
- Die einfachste Lösung, die illegale Eingangsbelegung $r$=1 und $s$=1 zu verhindern ist, nur ein Eingangssignal $d$ zu verwenden (rechts oben)
- Allerdings kann die Eingangsbelegung $s$=0 und $r=0$, die das Speichern des Wertes bewirkt, nicht mehr erzeugt werden
- Wird die Schaltung mit der "Enable"-Schaltung kombiniert (rechts unten), ist Speichern wieder möglich ($\text{enable}$=0).
- Diese Schaltung wird auch D-Flipflop genannt
- Durch einen Takt (engl. Clock) kann eine synchrone Schaltung entworfen werden
- Der Takt gibt dem System eine gemeinsame Zeitbasis
- Zweck bei Flipflops:
- Solange warten, bis die Eingänge $r$ und $s$ stabil sind
- Dann die beabsichtigten Änderungen zulassen ($\text{enable}$=1)
- Dies kann erreicht werden, indem das Taktsignal $\text{clock}$ auf den $\text{enable}$-Eingang gelegt wird
- Taktsignale sind periodische Signale
- Periodendauer: Zeit zwischen zwei gleichen Flanken
- Lastzyklus: hier 50%, da Zeit für 1 gleich lang, wie für 0
- Synchrones RS-Flipflop (Öffnen in Amilosim)
- Änderungen am Eingang werden nur während des Lastzyklus übernommen (d.h. wenn $\text{clock}$=1)
- Synchrones D-Flipflop (Öffnen in Amilosim)
- Änderungen am Eingang werden nur während des Lastzyklus übernommen (d.h. wenn $\text{clock}$=1)
- Ist während des Lastzyklus $d$=1, wird $q$=1 gesetzt und für den Rest der Periode gehalten
- Erst beim nächsten Lastzyklus kann sich $q$ wieder ändern
- Das D-Flipflop realisiert damit eine Verzögerung (engl. "Delay"), daher der Name "D"-Flipflop
- Durch hintereinander Schalten von zwei taktzustandsgesteuerten RS-Flipflops entsteht ein taktflankengesteuertes Flipflop, auch "Master-Slave Flipflop" genannt:
- $r$ und $s$ werden bei steigender Flanke des $\text{clock}$-Signals vom Master eingelesen
- Während sich die Ausgänge des Masters ändern, passiert beim Slave nichts, da dort das Takt Signal invertiert wurde (Eingang $\overline{\text{clock}}$=0) und das Slave Flipflop damit deaktiviert ist
- Bei fallender Flanke werden die Ausgänge des Masters vom Slave eingelesen, die Ausgänge des Slaves ändern sich
- Eine Änderung der Ausgänge ist beim Master-Slave Flipflop damit nur bei einer fallenden Flanke möglich (egal zu welchem Zeitpunkt sich die Eingangssignale ändern) (Öffnen in Amilosim)
- Es werden die folgenden zwei Ersatzschaltbilder für das taktflankengesteuerte RS-Flipflop verwendet, je nachdem, ob sich die Ausgänge bei fallender (Abb. oben) oder steigender (Abb. unten) Flanke ändern
- Ein taktflankengesteuertes RS-Flipflop kann leicht in ein taktflankengesteuertes D-Flipflop umgewandelt werden
- Auch für das taktflankengesteuerte D-Flipflop werden Ersatzschaltbilder eingeführt
- Neben RS- und D-Flipflops gibt es auch T-Flipflops
- Diese können aus einem RS-Flipflop durch das Vorschalten zweier
UND-Gatter erzeugt werden
- Wie das D-Flipflop hat das T-Flipflop nur einen Eingang $t$
- Ist $t$=1 ändert, sich der Ausgang $q$ von 0 nach 1 bzw. von 1 nach 0. Der Ausgang wird also jeweils umgeschaltet (engl. "toggle"), daher der Name T-Flipflop.
- Ist das T-Flipflop einmal in einem stabilen Zustand, bleibt es stabil, da die beiden Ausgänge $q$ und $\overline{q}$ nicht gleichzeitig 1 sein können
| $k$ | $j$ | $q_{t-1}$ | $q$ | Funktion |
| 0 | 0 | 0 | 0 | halten |
| 0 | 0 | 1 | 1 | halten |
| 0 | 1 | 0 | 1 | setzen |
| 0 | 1 | 1 | 1 | setzen |
| 1 | 0 | 0 | 0 | rücksetzen |
| 1 | 0 | 1 | 0 | rücksetzen |
| 1 | 1 | 0 | 1 | umschalten |
| 1 | 1 | 1 | 0 | umschalten |
- Eine weitere Variante, die universell einsetzbar ist, ist das JK-Flipflop
- Dieses kann aus einem RS-Flipflop durch das Vorschalten zweier UND-Gatter erzeugt werden
- Ist $j$=1 und $k$=1, entspricht das Verhalten dem eines T-Flipflop
- Ansonsten dem Verhalten eines RS-Flipflops
- D.h. die beim RS-Flipflop illegale Eingangsbelegung $j$=1 und $k$=1 bekommt eine eigene Funktionalität zugewiesen
- Das Auffangregister dient zur Zwischenspeicherung von Datenworten
- Ein $n$-Bit Auffangregister kann aus einer parallelen Anordnung von $n$ Flipflops bestehen, die jeweils 1-Bit speichern
- Hier wird die Realisierung eines 4-Bit Registers mit taktflankengesteuerten RS-Flipflops gezeigt, die mit einem gemeinsamen Takt $\text{clock}$ und gemeinsamem Enable-Signal $e$ angesteuert werden
- Wenn $e$=1 ist, werden die Datenbits $d_i$ parallel mit steigender Flanke in das Register übernommen
- An den Ausgängen $q_i$ kann das Datenwort ausgelesen werden
- Wenn $e$=0 ist, werden die Ausgänge konstant gehalten, d.h. das Datenwort ist gespeichert
Bildquelle: frei nach: D. W. Hoffmann: Grundlagen der Technischen Informatik, 2. Auflage; Hanser 2009, Abb. 9.2, S. 310
- Ein $n$-bit Schieberegister hat nur einen Eingang $\text{in}$ aber $n$ parallele Ausgänge
- Mit jedem Takt wird der Eingang $\text{in}$ abgefragt und der Wert im ersten Flipflop gespeichert
- Der Ausgang eines Flipflops ist jeweils mit dem Eingang des nächsten Flipflops verbunden
- Mit jedem Takt wird die Information ein Register weitergeschoben (daher der Name "Schieberegister")
- Hier ist die Realisierung eines 4-Bit Registers mit taktflankengesteuerten D-Flipflops gezeigt
- Eine wichtige Anwendung ist das Umsetzten eines seriellen Datenstroms in Datenwörter der Länge $n$
- Durch Vorschalten eines 2-zu-1 Multiplexers kann das Schieberegister so erweitert werden, dass entweder eine Schiebeoperation ausgeführt wird (Steuerleitung $s$=1) oder Daten parallel geladen werden (Steuerleitung $s$=0)
- Anwendung: Serielle Übertragung
| $s_1$ | $s_0$ | Funktion |
| 0 | 0 | laden |
| 0 | 1 | links schieben |
| 1 | 0 | rechts schieben |
| 1 | 1 | halten |
- Das Universalregister vereint die Funktionalität des Auffang- und des Schieberegisters
- Das hier gezeigt 4-Bit Universalregister besteht aus 4 taktflankengesteuerten D-Flipflops mit jeweils einem vorgeschalteten 4-zu-1 Multiplexer
- Mit den gemeinsamen Steuerleitungen $s_0$ und $s_1$ der Multiplexer kann die gewünscht Funktion ausgewählt werden (siehe Tabelle)
- Zur Realisierung eines Ringzählers kann ein rückgekoppeltes Schiebregister verwendet werden
- Ein 4-Bit Ringzähler erzeugt z.B. als Ausgabe die Folge: 1000, 0100, 0010, 0001, 1000, 0100, ...
- Es ist also jeweils nur ein Ausgang 1, die anderen 0
- Das Schieberegister wird mit 1000 initialisiert (Steuerleitung $s$=0)
- Anschießend wird die 1 nach rechts durch die Flipflops geschoben (Steuerleitung $s$=1)
- Ein Ringzähler kann u.a. eingesetzt werden, um Aktionen nacheinander auszuführen. Dazu kann jeder Ausgang $q_i$ mit einer Aktion verknüpft werden, die ausgeführt wird, sobald der Ausgang 1 ist
- Beim Johnson-Zähler (auch Möbius-Zähler genannt) wird der rückgekoppelte Wert invertiert
- Dadurch ergibt sich bei Initialisierung mit 1000 die Folge: 1000, 1100, 1110, 1111, 0111, 0011, 0001, 0000, 1000, ...
- $q_0^{t+1} = \lnot q_0^t$
- $q_1^{t+1} = q_1^{t} \nleftrightarrow q_0^t$
- $q_2^{t+1} = q_2^{t} \nleftrightarrow (q_1^{t} \land q_0^t)$
- $q_3^{t+1} = q_3^{t} \nleftrightarrow (q_2^{t} \land q_1^{t} \land q_0^t)$
- Der CMOS IC CD74HCT4040B ist ein 12-Bit Binärzähler mit den Ausgängen $q_1,q_2,\dots,q_{12}$
- Ist $\text{reset}=0$ und liegt am Pin $\text{clock}$ ein Takt an, zählt der Baustein bei jeder fallenden Flanke um einen Schritt hoch
- Der Takt kann z.B. mit dem Timer-Baustein TLC555CP erzeugt werden (nähere Informationen im Datenblatt)
Anregungen oder Verbesserungsvorschläge können auch gerne per E-mail an mich gesendet werden: Kontakt
