Bildbasierte Beleuchtung

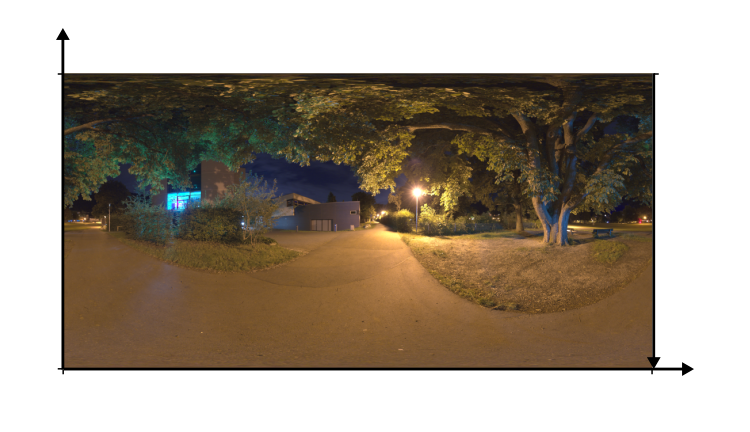

Bei der bildbasierten Beleuchtung (engl. "Image-based Lighting") wird die emittierte Strahldichte $L_i$ der Umgebung durch ein sphärische Umgebungsbild (engl. "Environment Map") angegeben

$s$

$t$

$0.0$

$1.0$

$0.0$

$\pi$

$0.0$

$-\pi$

$\theta$

$\phi$

Quelle: : HDR Umgebungsbild von HDRI Haven, CC0

Environment Map

$y$

$x$

$z$

$\mathbf{p}$

$\phi$

$\theta$

Zusammenhang zwischen Texturkoordinaten $(s, t)$ und Kugelkoordinaten $(\phi, \theta):$
$\begin{align} s &= 0.5 - \frac{\phi}{2\pi} \\ &= 0.5 - \frac{1}{2\pi} \operatorname{arctan2}(y, x)\\ t &= 1.0 - \frac{1}{\pi} \theta \\ &= 1.0 - \frac{1}{\pi} \arccos(z) = \frac{1}{\pi} \arccos(-z) \end{align}$

Beispiel: Envmap

vec2 directionToSphericalEnvmap(vec3 dir) {
  float s = 0.5 - atan(dir.y, dir.x) / (2.0 * PI);
  float t = 1.0 / (PI) * acos(-dir.z);
  return vec2(s, t);
}

Wiederholung: Importance Sampling

Mit Importance Sampling kann jedes Integral auch durch folgende Summe approximiert werden:
$\int\limits_a^b \mathrm{f}(x) \,dx \approx \frac{1}{N} \sum\limits_{n=1}^{N} \frac{\mathrm{f}(x_n)}{\mathrm{p}(x_n)}$

Dabei ist $\mathrm{p}(x)$ eine beliebige Wahrscheinlichkeitsdichtefunktion (WDF), die folgende Bedingung erfüllen muss

$\int\limits_a^b \mathrm{p}(x) \, dx = 1$
Theoretisch wäre das beste WDF (mit dem geringsten Fehler der Approximation)
$\mathrm{p}(x) = \frac{\mathrm{f}(x)}{ \int_a^b \mathrm{f}(x)}$

was bedeutet, dass die WDF der Form der Funktion folgen sollte (d.h. die Dichte sollte höher sein, wenn die Funktionswerte höher sind).

Wiederholung: Inversionsmethode

Die Wahrscheinlichkeitsdichtefunktion (WDF) $\mathrm{p}(x)$ kann beliebig gewählt werden
Um ein möglichst gutes Ergebnis nach wenig Abtastwerten zu bekommen, sollte die WDF der Form der Funktion folgen
Aber wie können Abtastpositionen mit einer bestimmten WDF generiert werden?
- Viele Programmiersprachen stellen Funktionen bereit, um gleichverteilte Zufallszahlen zu erzeugen
- Mit der Inversionsmethode ist es möglich, aus gleichverteilten Werten Zufallszahlen mit anderen WDF zu erzeugen

Wiederholung: Inversionsmethode

Berechne die Verteilungsfunktion aus der Wahrscheinlichkeitsdichtefunktion (WDF):
$\mathrm{P}(x) = \int\limits_{-\infty}^x p(\tilde{x}) \,d\tilde{x}$
Berechne die Inverse der Verteilungsfunktion $\,\mathrm{P}^{-1}(u)$
Erzeuge gleichverteile Zufallswerte $u \in [0, 1]$
Berechne Zufallszahlen $x$ gemäß to $\mathrm{p}(x)$ mit der Inversen der Verteilungsfunktion
$x = \mathrm{P}^{-1}_x(u)$

Wiederholung: Inversionsmethode bei einer 2D Wahrscheinlichkeitsdichte

Die Inversionsmethode kann auch bei einer zweidimensionalen WDF $p(x, y)$ angewendet werden
Dazu zunächst die Randdichte für eine Dimension berechnen, z.B. für $x$:
$p(x) = \int p(x, y) \,dy$
Wird $x$ gemäß dieser WDF erzeugt, ergibt sich für die bedingte Wahrscheinlichkeit von $y$
$p(y | x) = \frac{p(x, y)}{p(x)}$
Nun die bekannte Inversionsmethode jeweils für die zwei WDFs $p(x)$ und $p(y | x)$ anwenden
Alternativ können auch $p(y)$ und $p(x | y)$ verwendet werden

Transformation von Wahrscheinlichkeitsdichten

Wird eine mehrdimensionale Zufallsvariable $\mathbf{x} = (x_1, x_2, \dots, x_n)^\top$ mit einer mehrdimensionalen bijektiven (=eineindeutigen) Funktion
$\mathbf{y} = \mathrm{f}(\mathbf{x}) = (\mathrm{f}_1(\mathbf{x}), \mathrm{f}_2(\mathbf{x}), \dots, \mathrm{f}_n(\mathbf{x}))^\top$

abgebildet, so gilt für die WDF

$\mathrm{p}(\mathbf{y}) = \frac{1}{|\mathtt{J}_f(\mathbf{x})|} \mathrm{p}(\mathbf{x})$

dabei ist $|\mathtt{J}_f(\mathbf{x})|$ die Determinate der Jacobi-Matrix

$\mathtt{J}_f(\mathbf{x}) = \begin{bmatrix} \frac{\partial f_1}{\partial x_1} & \dots & \frac{\partial f_1}{\partial x_n} \\ \vdots & \ddots & \vdots \\ \frac{\partial f_n}{\partial x_1} & \dots & \frac{\partial f_n}{\partial x_n} \end{bmatrix}$

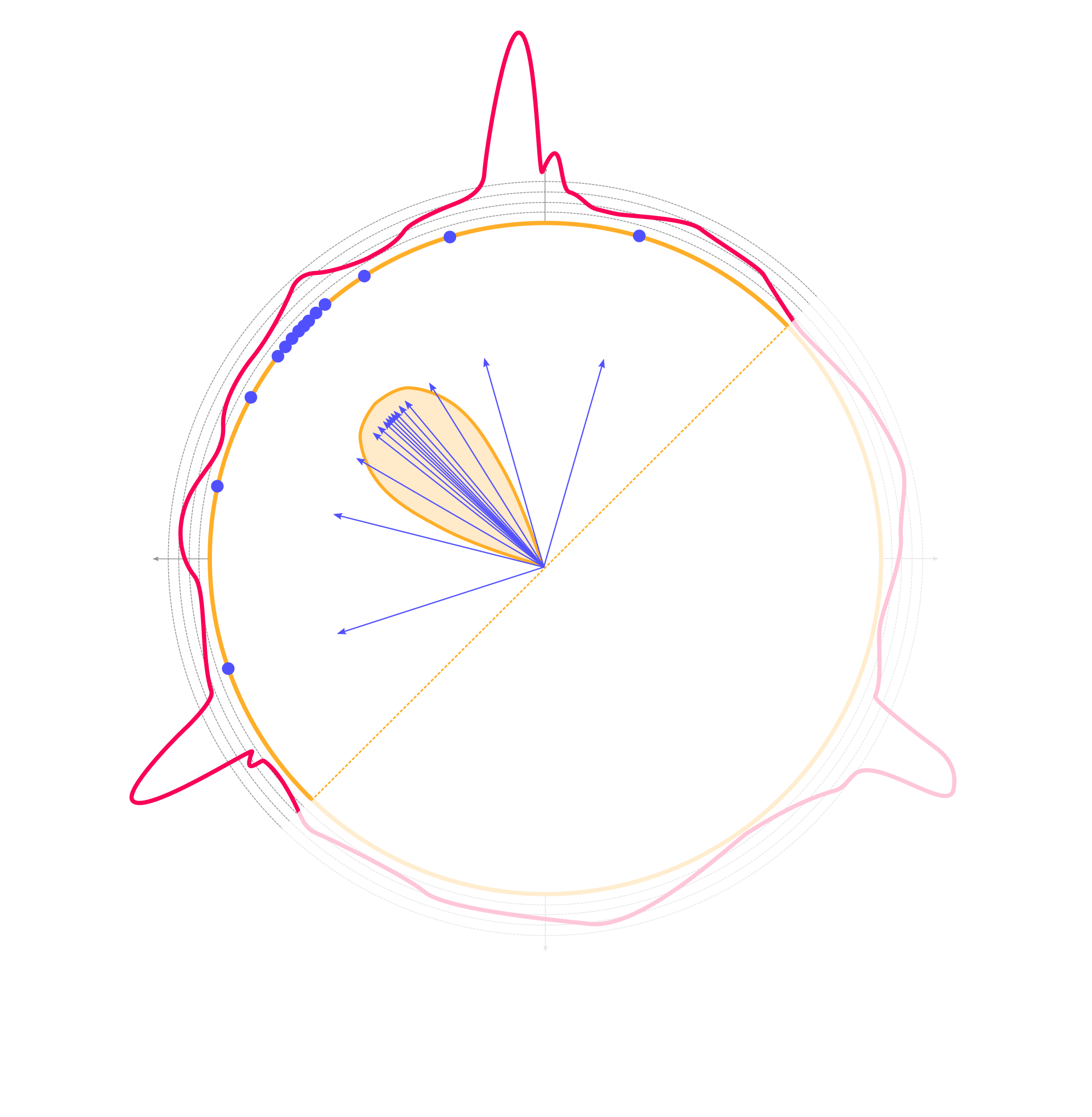

Importance Sampling von Environment Maps

Das Umgebungsbild wird in ein Grauwertbild $\mathrm{g}(s, t)$ umgewandelt
Die Parametrisierung des Bilds erfolgt in Texturkoordinaten $(s, t)
Die Texturkoordinaten $s$ und $t$ liegen beide im Bereich [0, 1].
Das Bild hat $S \times T$ Pixel und eckige Klammern $\mathrm{g}[x, y]$ bedeuten Zugriff auf das jeweilige Pixel
Das Integral über das gesamte Grauwertbild ist:
$M =\int\limits_0^1 \int\limits_0^1 \mathrm{g}(s, t) \,ds \, dt \approx\sum\limits_{y=0}^{T-1} \sum\limits_{x=0}^{S-1} \mathrm{g}[x, y] \underbrace{\Delta s}_{\frac{1}{S}} \underbrace{\Delta t}_{\frac{1}{T}} = \underbrace{\frac{1}{S\,T}\sum\limits_{y=0}^{T-1} \sum\limits_{x=0}^{S-1} \mathrm{g}[x,y]}_{\tiny \mbox{vorberechneter Mittelwert}}$
Damit gilt für die 2D Wahrscheinlichkeitsdichte
$\mathrm{p}(s, t) = \frac{\mathrm{g}(s, t)}{M}$

Importance Sampling von Environment Maps

Die Randdichte bezüglich $t$ berechnet sich zu
$\mathrm{p}_t(t) = \int\limits_0^1 \mathrm{p}(s, t) \,ds \approx \mathrm{p}_t[y] = \frac{1}{M} \underbrace{\frac{1}{S}\sum\limits_{x=0}^{S-1} \mathrm{g}[x, y]}_{\tiny \mbox{vorberechnete Zeilenmittelwerte}}$
Die zugehörige Verteilungsfunktion lautet
$\mathrm{P}_t(x) = \int\limits_{0}^x \mathrm{p}_t(x) \,dx \approx \frac{1}{T}\sum\limits_{y=0}^Y\mathrm{p}_t[y]$
Die Verteilungsfunktion kann nicht invertiert werden, da folgende Funktion nicht nach der gleichverteilten Zufallsvariable $u \in [0, 1]$ aufgelöst werden kann
$u = \frac{1}{T}\sum\limits_{y=0}^Y\mathrm{p}_t[y]$

Daher wird im Shader über $y$ gelaufen bis $u$ erreicht ist. Das zugehörige $Y$ ist die Bildzeile, in der der Abtastwert genommen wird

Importance Sampling von Environment Maps

Nachdem nun die Bildzeile $Y$ des Abtastwerts feststeht, muss mittels der bedingten Wahrscheinlichkeit $\mathrm{p}_s(s|t)$ die Bildspalte gefunden werden
Die bedingte Wahrscheinlichskeitdichte lautet:
$\mathrm{p}_s(s|t) = \frac{\mathrm{p}(s, t)}{\mathrm{p}_t(t)} \approx \mathrm{p}_s[x] = \frac{\mathrm{g}[x, Y]}{\frac{1}{S}\sum\limits_{x=0}^{S-1} \mathrm{g}[x, Y]} $
Die zugehörige Verteilungsfunktion lautet
$\mathrm{P}_s(x) = \int\limits_{0}^x \mathrm{p}_s(x)\,dx \approx \frac{1}{S}\sum\limits_{x=0}^X\mathrm{p}_s[x]$
Auch diese Verteilungsfunktion kann nicht invertiert werden, da die Funktion nicht nach der gleichverteilten Zufallsvariable $v \in [0, 1]$ aufgelöst werden kann
$v = \frac{1}{S}\sum\limits_{x=0}^X\mathrm{p}_s[x]$

Daher wird im Shader über $x$ gelaufen bis $v$ erreicht ist. Das zugehörige $X$ ist die gesuchte Bildspalte für den Abtastpunkt

Beispiel: Sampling einer Environment Map in GLSL

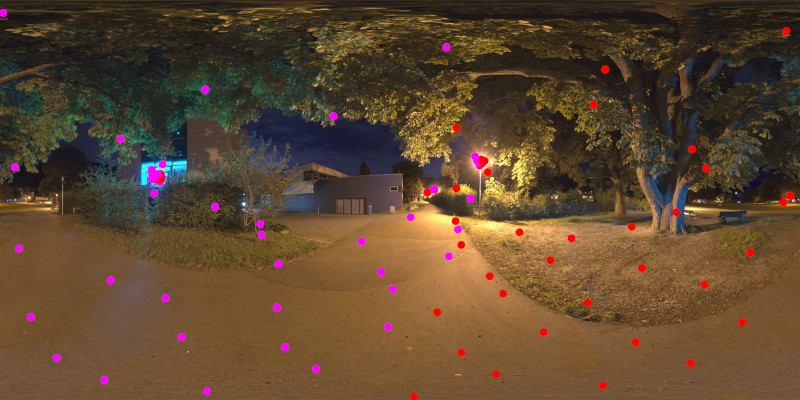

Beispiel: IBL Sample
Vorberechnen der Zeilenmittelwerte: BlaubeurenRowAvg

Beispiel: Sampling einer Environment Map in GLSL

vec2 sampleEnvmap(sampler2D envmap, sampler2D rowAvg,
        float totalAvg, vec2 random) {

  ivec2 texSize = textureSize(rowAvg, 0);
  float sumY = 0.0;
  float prevSumY = 0.0;
  float ra = 1.0;
  int y = 0;
  for(y = 0; y < texSize.y; y++) {
    ra = texelFetch(rowAvg, ivec2(0, y), 0).r;
    float pt = ra / totalAvg;
    sumY += pt / float(texSize.y);
    if(sumY >= random.y) {
      break;
    }
    prevSumY = sumY;
  }
  float subPixelY = (random.y - prevSumY) / (sumY - prevSumY);

  ivec2 envSize = textureSize(envmap, 0);
  float sumX = 0.0;
  float prevSumX = 0.0;
  int xx = 0;
  for(xx= 0; xx < envSize.x; xx++) {
    vec3 rgb = pow(texelFetch(envmap, ivec2(xx, y), 0).rgb, vec3(2.2));
    float gray = dot(vec3(0.2989, 0.5866, 0.1145), rgb);
    float ps = gray / ra;
    sumX += ps / float(envSize.x);
    if(sumX >= random.x) {
      break;
    }
    prevSumX = sumX;
  }
  float subPixelX = (random.x - prevSumX) / (sumX - prevSumX);

  return vec2((float(xx) + subPixelX) / float(envSize.x),
              (float(y) + subPixelY) / float(texSize.y));
}

Bildbasierte Beleuchtung

Für die Anwendung bei der Rendering-Gleichung ergibt sich:
$\begin{align}L_o(\mathbf{v}) &= L_e(\mathbf{v}) + \int\limits_\Omega \mathrm{f}_r(\mathbf{v}, \mathbf{l})\, L_i(\mathbf{l}) \cos(\theta) \, d\omega\\ &= L_e(\mathbf{v}) + \int\limits_{0}^{2\pi}\, \int\limits_{0}^{\pi/2}\underbrace{ \mathrm{f}_r(\mathbf{v}, \mathbf{l})\,L_i(\mathbf{l}) \cos(\theta) \sin(\theta)}_{\mathrm{f}(\theta_n, \phi_n)} \, d\theta \, d\phi\\ &\approx L_e(\mathbf{v}) + \frac{1}{N} \sum_{n=1}^{N} \frac{\mathrm{f}(\theta_n, \phi_n)}{\mathrm{p}(\theta_n, \phi_n)} \end{align}$
Da nur $\mathrm{p}(s, t)$ bekannt ist und nicht $\mathrm{p}(\theta, \phi)$ wird noch eine Umrechnung benötigt

Bildbasierte Beleuchtung

Zusammenhang zwischen Texturkoordinaten $(s, t)$ und Kugelkoordinaten $(\phi, \theta):$
$\begin{align} \phi &= 2\pi \, (0.5 - s)\\ \theta &= \pi \, (1.0 - t) \end{align} $
Die Jacobi-Matrix lautet:
$\mathtt{J} = \begin{bmatrix} \frac{\partial \phi}{\partial s} & \frac{\partial \phi}{\partial t} \\ \frac{\partial\theta}{\partial s} & \frac{\partial \theta}{\partial t} \end{bmatrix} = \begin{bmatrix} -2\pi & 0\\ 0 & -\pi \end{bmatrix} $
Die Determinate der Jacobi-Matrix ist demnach: $|\mathtt{J}| = 2 \pi^2$
Einsetzen in die Rendering-Gleichung:
$\begin{align}L_o(\mathbf{v}) &= L_e(\mathbf{v}) + \int\limits_{0}^{2\pi}\, \int\limits_{0}^{\pi/2}\underbrace{ \mathrm{f}_r(\mathbf{v}, \mathbf{l})\,L_i(\mathbf{l}) \cos(\theta) \sin(\theta)}_{\mathrm{f}(\theta_n, \phi_n)} \, d\theta \, d\phi\\ &\approx L_e(\mathbf{v}) + \frac{1}{N} \sum_{n=1}^{N} \frac{\mathrm{f}(\theta_n, \phi_n)}{\mathrm{p}(s_n, t_n)} 2 \pi^2 \end{align}$

Beispiel: Bildbasierte Beleuchtung

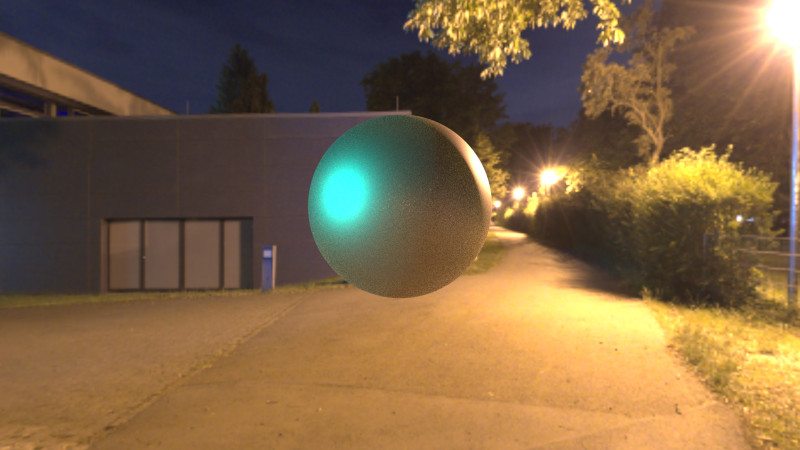

Beispiel: IBL
